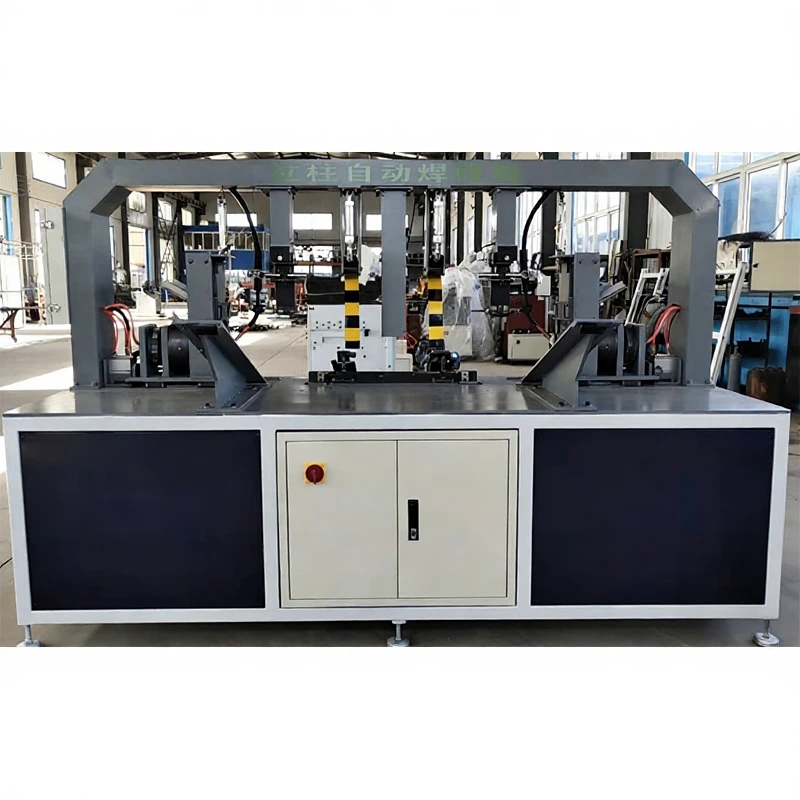

Machine de soudage automatique spécialisée pour colonnes
Cette machine de soudage automatique de colonnes est une solution de soudage automatisée de qualité industrielle conçue pour la production en grande série. Dotée d'une structure robuste à portique et de deux têtes de soudage, elle permet un soudage automatique haute performance de diverses pièces de type colonne. Comparée au soudage manuel traditionnel, elle standardise et automatise le processus de soudage tout en améliorant considérablement la qualité et la régularité des soudures ainsi que la productivité. Elle constitue une solution de modernisation essentielle pour des secteurs tels que la construction métallique de colonnes et la fabrication de composants mécaniques.
5.0
design customization
Please fill out the form below to request a quote or to request more information about us. Please be sure to upload customized requirement documents or pictures, and we will get back to you as soon as possible with a response. we're ready to start working on your new project, contact us now to get started.
Veuillez remplir le formulaire ci-dessous pour demander un devis ou demander plus d'informations sur nous. Veuillez être aussi détaillé que possible dans votre message et nous vous contacterons dès que possible avec une réponse. Nous sommes prêts à commencer à travailler sur votre nouveau projet, contactez-nous maintenant pour commencer.
Paramètre technique
| Catégorie de paramètres | Caractéristiques |
| Structure | Structure de cadre de type portique |
| Poste de soudage | Soudage synchrone à double station |
| Pièce applicable | Pièces en acier de type colonne (carrées/rondes) |
| Mode de contrôle | Semi-automatique/Automatique (en option) |
| Alimentation de soudage | Machine à souder à onduleur de qualité industrielle |
| Taille de l'appareil | Dimensions approximatives : 2200 × 1200 × 1800 mm (personnalisable) |
| Poids de l'appareil | Environ 1200 kg (personnalisable) |
| Besoins en énergie | Alimentation triphasée 380 V 50 Hz |
| Précision de soudage | ±0,5 mm |
Aperçu de l'équipement
Une colonne (dont il est question dans cet article) est un composant servant à fixer le moteur des grandes éoliennes. Elle est constituée de plaques d'extrémité rectangulaires soudées aux deux extrémités d'un tube carré, formant ainsi une structure en forme de I.
Auparavant, le soudage manuel des deux plaques d'extrémité carrées au tube carré était non seulement inefficace et laborieux, mais engendrait également de mauvaises conditions de travail et une qualité inconstante. Pour pallier ces difficultés liées à la production manuelle de colonnes, une machine de soudage automatique spécialisée a été mise au point. Elle automatise le soudage des colonnes et réduit la dépendance à la main-d'œuvre.
Procédure opérationnelle
• Après avoir appuyé sur le bouton de démarrage, le manipulateur positionne les plaques d'extrémité et les tubes carrés au niveau du poste de soudage.
• Le positionnement et le serrage pneumatiques sont activés.
• Le soudage commence. Suivant une routine préprogrammée, la machine à souder CO₂ effectue une soudure circonférentielle à 360 degrés sur le tube carré rotatif et les plaques d'extrémité.
• Après le soudage, le serrage pneumatique est relâché et le manipulateur transfère la pièce finie sur la table de réception. Dès qu'une certaine quantité est atteinte, l'opérateur retire les pièces pour les empiler.
Pendant le fonctionnement, l'opérateur est uniquement responsable du réapprovisionnement des plaques d'extrémité dans les alimentateurs, du placement des tubes carrés sur la table de travail et du retrait des pièces soudées finies.
Caractéristiques
01
Structure de portique stable
La conception robuste du châssis du portique lui confère une excellente rigidité et une grande résistance à la déformation. Elle assure la stabilité de l'équipement lors des opérations de soudage continu de longue durée et compense efficacement les vibrations susceptibles d'affecter la précision du soudage.
02
Double station haute efficacité
La conception synchrone à double tête de soudage permet le soudage simultané de deux pièces ou des deux faces d'une même pièce. Elle double la productivité et répond aux exigences de la production en série.
03
Contrôle de soudage de haute précision
Intégré à des dispositifs de fixation spéciaux et à des mécanismes de réglage de précision, il positionne rapidement les pièces à usiner sur des colonnes. Associé à des procédures de soudage automatisées, il garantit des soudures uniformes et régulières avec une précision de ±0,5 mm.
04
Utilisation et entretien faciles
La machine est équipée d'un panneau de commande intégré et d'un bouton d'arrêt d'urgence industriel pour une utilisation intuitive. Le coffret inférieur facilite le rangement des outils et le dépannage, réduisant ainsi considérablement les temps d'arrêt pour maintenance.
05
Adaptabilité élevée en matière de personnalisation
Des paramètres tels que la course de soudage, la structure du dispositif de fixation et le mode de contrôle peuvent être personnalisés en fonction des dimensions des pièces et des exigences techniques des clients, s'adaptant parfaitement aux besoins de traitement des pièces de type colonne présentant diverses spécifications.
Scénarios d'application
Colonnes de structure en acier du bâtiment
Il automatise le soudage des colonnes des bâtiments d'usines et des colonnes en acier des immeubles de grande hauteur, garantissant la résistance et la qualité d'aspect des soudures afin de répondre aux normes de sécurité de l'industrie.
Fabrication de machines
Elle permet le soudage en série des colonnes de châssis mécaniques et des colonnes de support de machines-outils, remplaçant ainsi le travail manuel pour améliorer la constance et l'efficacité de la production.
Équipements d'entreposage et de logistique
Il automatise le soudage des montants d'étagères de stockage et des colonnes de support de palettes, permettant une production de masse à haut rendement tout en assurant la capacité de charge et la stabilité.
Machines automobiles et de construction
Elle assure le soudage de composants à haute résistance tels que les colonnes de châssis automobiles et les colonnes de pieds de machines de génie civil, garantissant ainsi la résistance et la durabilité des soudures.
Composantes municipales et nouvelles énergies
Il peut être étendu au soudage de pièces cylindriques/carrées telles que des poteaux de lampadaires, des poteaux de surveillance et des colonnes de support photovoltaïques.
